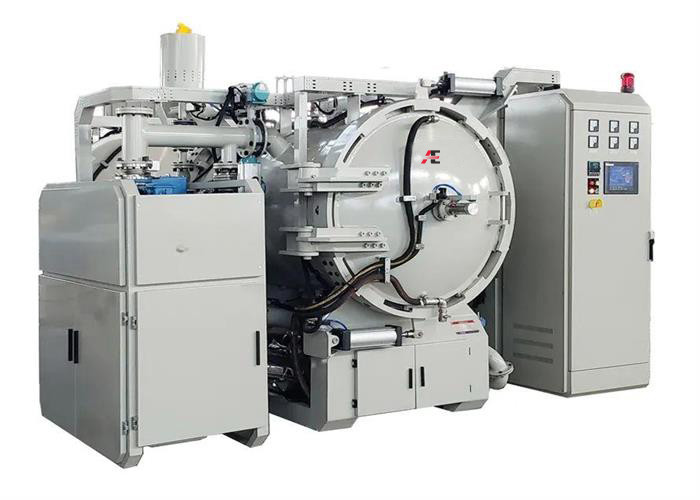

진공 sintering degreasing 통합 오븐
진공 융합 및 시너링 오븐 (SiC/Si3N4/AlN), 산업용 융합 및 시너링 오븐
시멘트 된 탄화화물, 고밀도 합금, 스테인리스 스틸 제품, 고온 합금, 자기 물질, 세라믹 분말 제품, 탄화물 등을 탈유하기에 적합합니다.
제품 특징
1. 오븐 몸은 수평 한 방의 물 냉각 자켓 구조이며 오븐 문은 샌드위치 물 냉각 자켓 구조를 채택합니다. 외부 층은 일반 철판입니다.그리고 내부 층은 스테인리스 스틸입니다.양쪽 끝의 플랜지는 각각 실린더와 오븐 커버 샌드위치에 용접되어 있습니다. 두 개의 문으로 된 수동 클램핑 구조는 쉽게 로딩 및 배하를 위해 채택됩니다.
2자동화 제어 수준을 향상시키기 위해, 이 오븐의 진공 시스템의 각 파이프라인의 주요 밸브는 직관적이고 편리하게 작동하는 공기 밸브입니다.
3이 시스템은 두 개의 유리 로터 흐름 미터로 장착되어 각각 오븐에 채워지는 가스 흐름 속도를 조절합니다.
4오븐 몸에는 오븐 내 압력을 모니터링하기 위해 전기 접촉 압력 측정기가 설치되어 있습니다. 오븐이 과압되면,자동으로 압력을 풀 수 있어 시스템의 안전한 작동을 보장합니다..
5탈지방 단계 동안, 소량의 가스는 제품의 지방 함량에 따라 적절하게 채워질 수 있습니다.
6급속 냉각 장치는 모터, 팬 펄러, 내장 라디에이터 및 열 절연 스크린에 있는 환기 문으로 구성됩니다.오븐은 작업 조각을 빠르게 냉각 하 고 무활성 가스 Ar로 채워집니다.
|
모델 번호 |
UNDSJL-30×30 ×60 |
UNDSJL-40×40 ×100 |
UNDSJL-50×50×120 |
|
정형 전원 공급 장치 |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
|
오븐 구조 |
수평 단방 수냉장고, 두 개의 문으로 수동 클램핑 구조 |
수평 단방 수냉장고, 두 개의 문으로 수동 클램핑 구조 |
수평 단방 수냉장고, 두 개의 문으로 수동 클램핑 구조 |
|
오븐의 이름 온도 |
1550°C |
1550°C |
1550°C |
|
오븐 온도 균일성 |
±5°C |
±5°C |
±5°C |
|
빈 오븐의 냉정 한계 진공도 |
2pa |
2pa |
2pa |
|
압력 상승 속도 |
1pa/h |
1pa/h |
1pa/h |
|
작업 부위의 크기 (폭)× 높이 × 길이) |
300×300×600mm |
400×400×1000mm |
500×500×1200mm |
|
열력 |
약 75KW |
약 90KW |
약 135KW |
|
비옥화율 |
≥96% (형성 물질은 낙진 가스의 부정적 방화 상태에서 파라핀입니다) |
≥96% (형성 물질은 낙진 가스의 부정적 방화 상태에서 파라핀입니다) |
≥96% (형성 물질은 낙진 가스의 부정적 방화 상태에서 파라핀입니다) |
|
빈 오븐의 최대 난방 속도 |
15°C/분 |
15°C/분 |
15°C/분 |
|
작업 환경 |
진공 또는 관성 가스(Ar 또는 N2) |
진공 또는 관성 가스(Ar 또는 N2) |
진공 또는 관성 가스(Ar 또는 N2) |
|
냉각 가스 압력 |
≤0.15MPa (원칙 압력) |
≤0.15MPa (원칙 압력) |
≤0.15MPa (원칙 압력) |
|
냉각수의 명압 |
0.1~0.2M Pa |
0.1~0.2M Pa |
0.1~0.2M Pa |
|
물 공급 온도 |
≤28°C |
≤28°C |
≤28°C |
|
가등급 중량 |
150kg |
300kg |
500kg |
